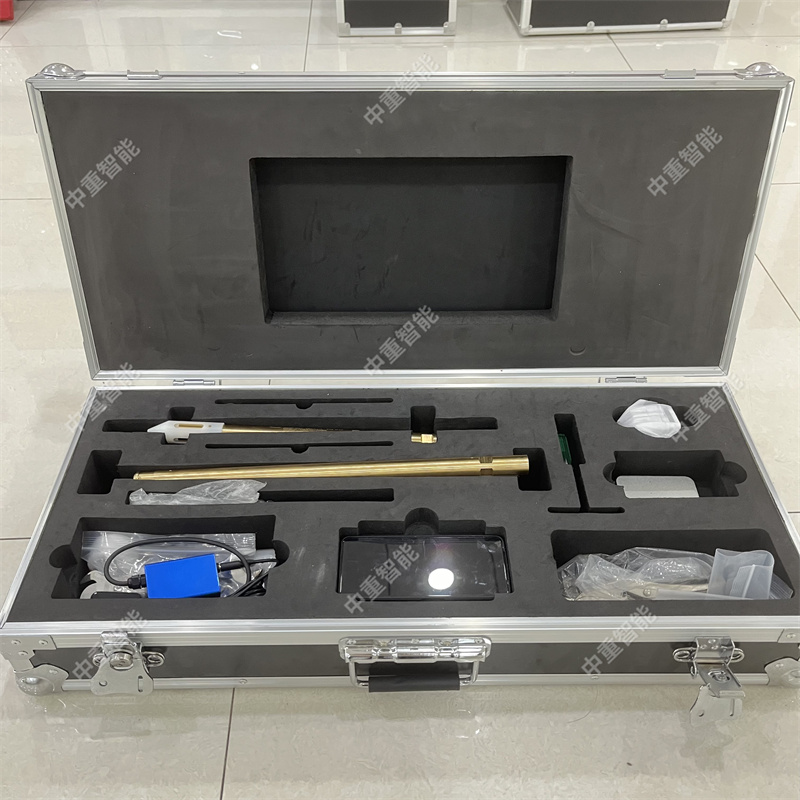

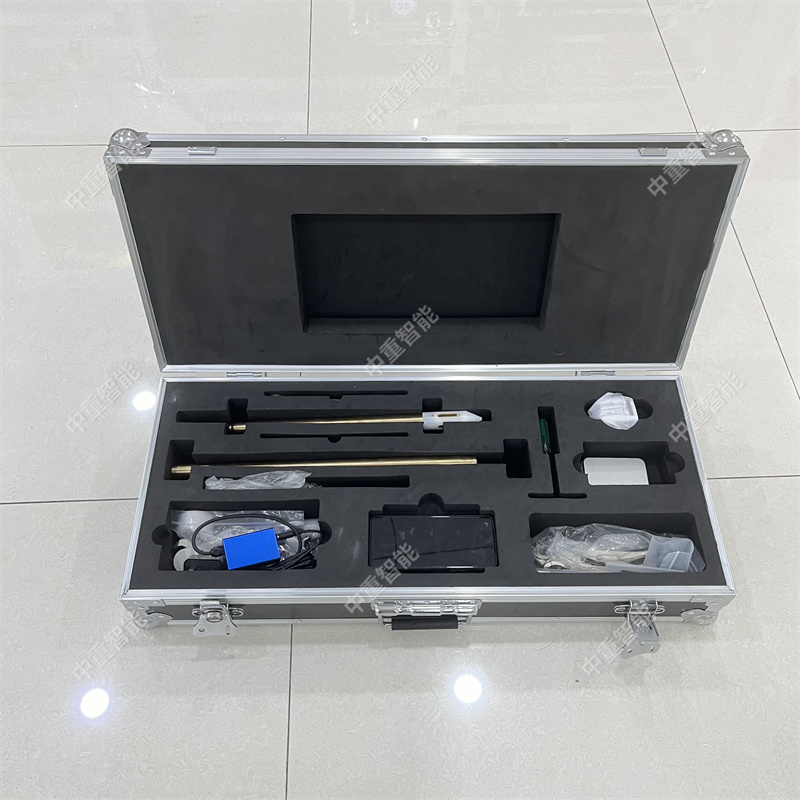

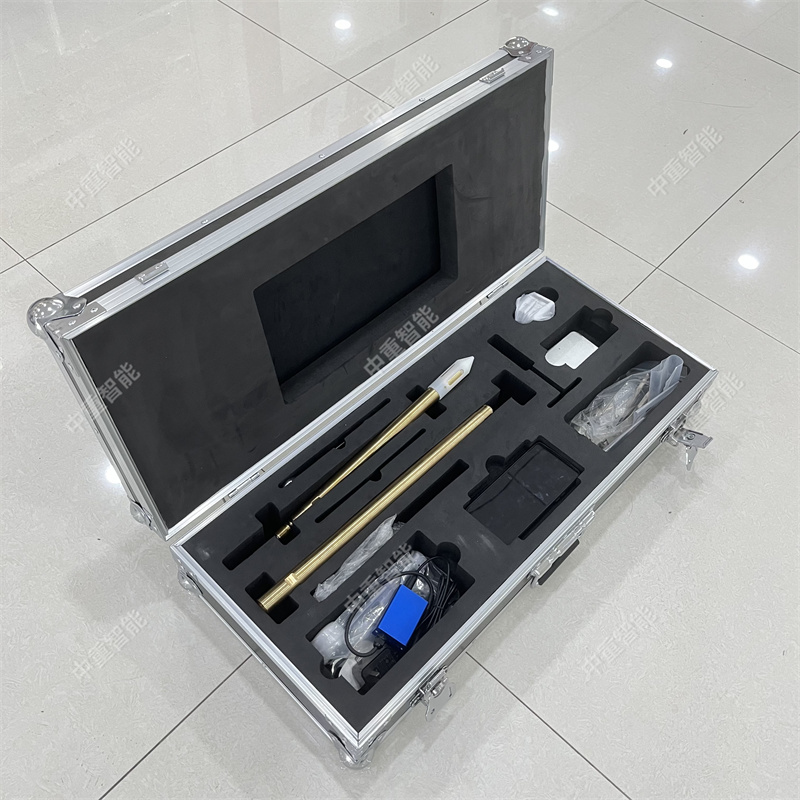

YZG9.6钻孔轨迹仪

钻孔轨迹仪是一种用于测量钻孔空间轨迹的专业设备，在地质勘探、矿山开采、工程建设等领域有着广泛应用。其工作原理主要是利用三轴磁敏元件测量探筒方位，同时使用三轴加速度计等的硬铁和软铁校准算法对倾斜角进行校准计算 ，进而准确计算某一测点在空间的位置，通过对钻孔内所有测点的测量，便能准确呈现整个钻孔的空间轨迹。
它适用于无铁套管且直径 42mm 以上的水平孔、垂直孔或倾斜孔等所有钻孔轨迹、深度的测量，如地质勘探孔、瓦斯抽放孔、控放水孔、注浆加固孔等。在煤矿井下，可对地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等进行钻孔轨迹测量，也能用于定向、保直钻进的方位测量以及定向钻进的造斜精度检测。通过提供全新的钻孔群评价标准，它能够有效监测钻孔轨迹，减少瓦斯泄露、透水事故等安全隐患，为矿山智能化管理提供数据支持。
钻孔轨迹仪具有诸多特点。比如高度集成，小巧轻便，这使得它便于携带和操作，在不同的工作环境中都能灵活使用；测量精度高，稳定性好，能够在极其恶劣的环境下也提供准确的倾角和方位数据，保障测量结果的可靠性；具备多种工作模式，有线模式下通过主机可以实时观察钻孔的三维空间轨迹测量点数值，实时性好，无线模式下测点数据自动存储在探筒内，便捷性好；还有测点可按时间或深度任意设置，自动测量倾角、方位角和深度值等优势。
