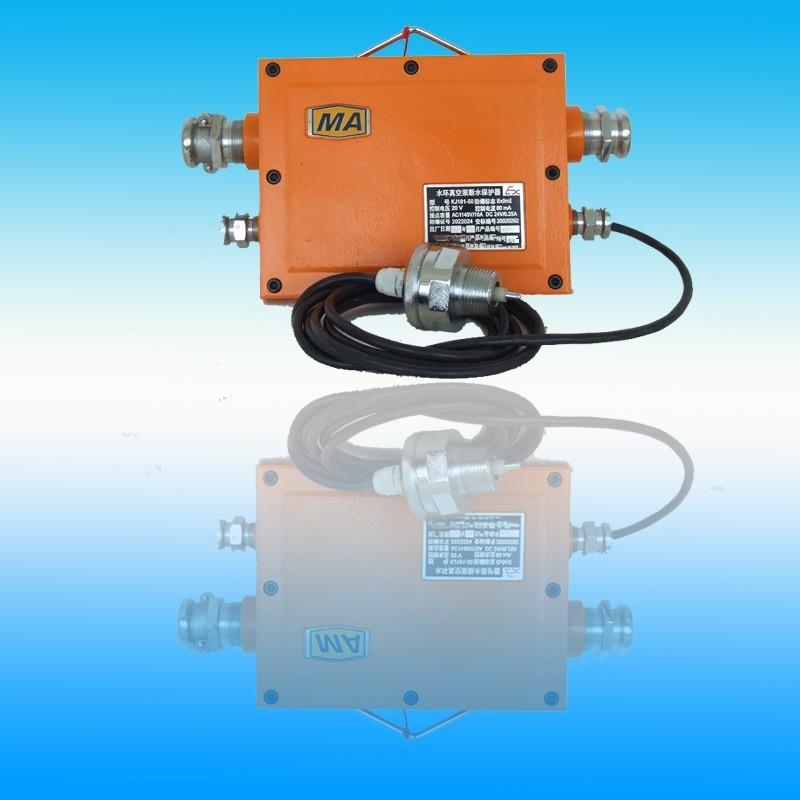

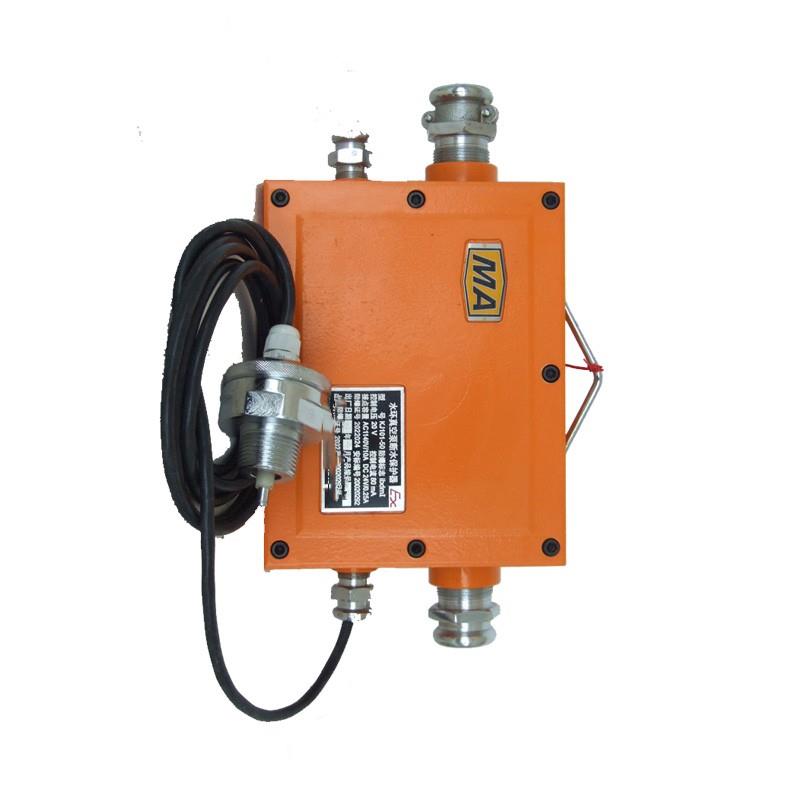

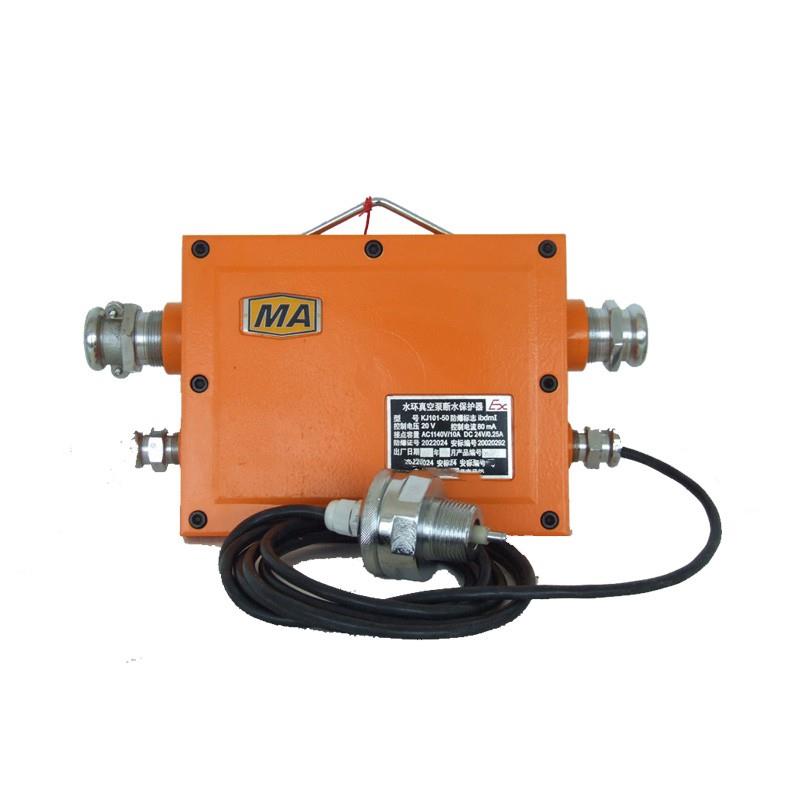

水保护器断

该产品是在适用于矿井要求安全防爆情况下工作的各种水泵，瓦斯抽排泵的供水检测，当水管中缺水，断水保护器判断属实后立即发出断电指令，机内继电器触点跳变，控制泵电机供电开关断电，水管中供水恢复正常时，断水保护器机内继电器触点恢复，允许开关复电。

一、概述

该产品是在适用于矿井要求安全防爆情况下工作的各种水泵，瓦斯抽排泵的供水检测，当水管中缺水，断水保护器判断属实后立即发出断电指令，机内继电器触点跳变，控制泵电机供电开关断电，水管中供水恢复正常时，断水保护器机内继电器触点恢复，允许开关复电。

二、技术指标

1.工作电压：直流18V。

2.工作电流：60mA(断电动作时80mA)。

3.探头方式：插入管内检测。

4.控制方式：继电器触点控制方式。

5.控制响应时间：10秒。

6.传感头-仪器距离：<5m。

7.关联设备：KJF19、KJF19.2矿用分站.

8.防爆型式：矿用防爆兼本安型，防爆标志：dibI(150℃)

9.仪器重量：8KG

三、安装与调整

① 安装：

1.从监控仪的断电控制端引线接保护器电源，或接18V250mA直流恒流电源。

2.将水传感器探头通过三通接入水管，

注意：I.接地端连接水管。

II.探头要位于当停水时探头所在的水管中无水的位置。

Ⅲ.泵低防开关类型，把控制触点接常开/常闭端。

② 调试：

1．水阀，调节灵敏度电位器，调到当水管无水时延迟3-5秒保护器动作为好。

2．绿灯是电源指示灯，当水管有水时只亮绿灯。无水时红灯点亮，同时继电器动作，执行断电。

3．度顺时针调整为小，逆时针调整为大。
