电缆夹板

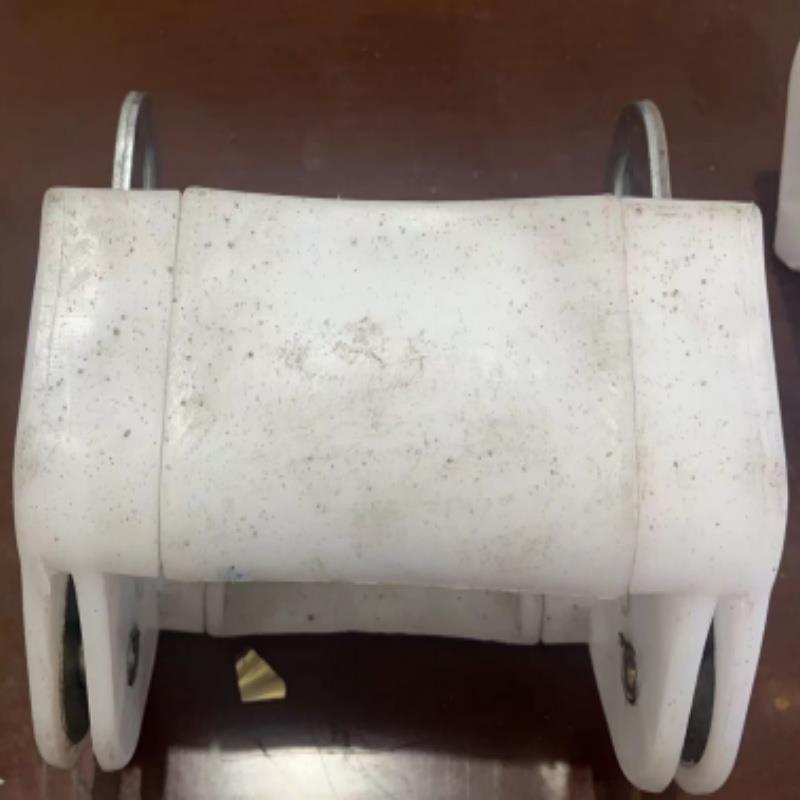

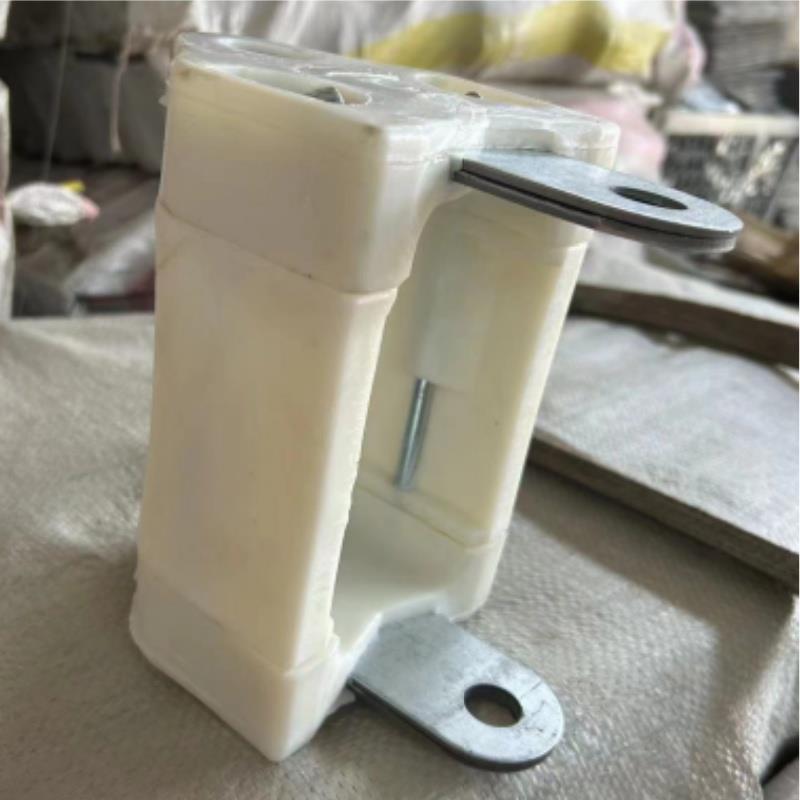

电缆夹由夹体、弹簧、销轴和开关销等组成，夹体的H型上下内侧各开有一个导向槽，在导向槽的两端开有上下对应的4个方孔。

　　电缆夹由夹体、弹簧、销轴和开关销等组成，夹体的H型上下内侧各开有一个导向槽，在导向槽的两端开有上下对应的4个方孔，夹

体的一侧是两个并行的联接板，另一侧有一个联接板，在每个联接板上都开有相同孔径的圆孔。它的夹体采用了以钢板为骨架，表面溶注

尼龙材料制成，外形则为中心牵引式不对称的H型结构。电缆夹固定电缆与水管的方法是采用弹簧卡锁固定方式实现的。本实用新型适用

面广，可在 普采与综采上使用。

　　一、电缆夹板用途和适用范围：

　　该产品适用于煤矿综采、普采机组上使用的以聚合塑料和碳素钢板为原料的各种型号采煤机用拖

　　曳式电缆夹。

　　1、该产品采用了煤炭行业《采煤机用拖曳电缆夹条件》MT/T 775-1998标准研

　　制开发。并且符合MT/117-2007的有关规定。

　　2.主要结构及工作原理：主要结构：电缆夹由聚合塑料内包碳素钢骨架构成的O形夹板、横联板

　　、联接销轴组成。工作原理：该产品悬挂式安装在采煤机拖缆架上，随采煤机一起运动。主要起

　　保护井下采煤机用电缆、水管的作用，以防电缆、水管折断和磨损。

　　3.安装与使用：(1).先将横连扳的T型插头分别插入左右夹板的T型槽内、使T型插头的半圆定位孔

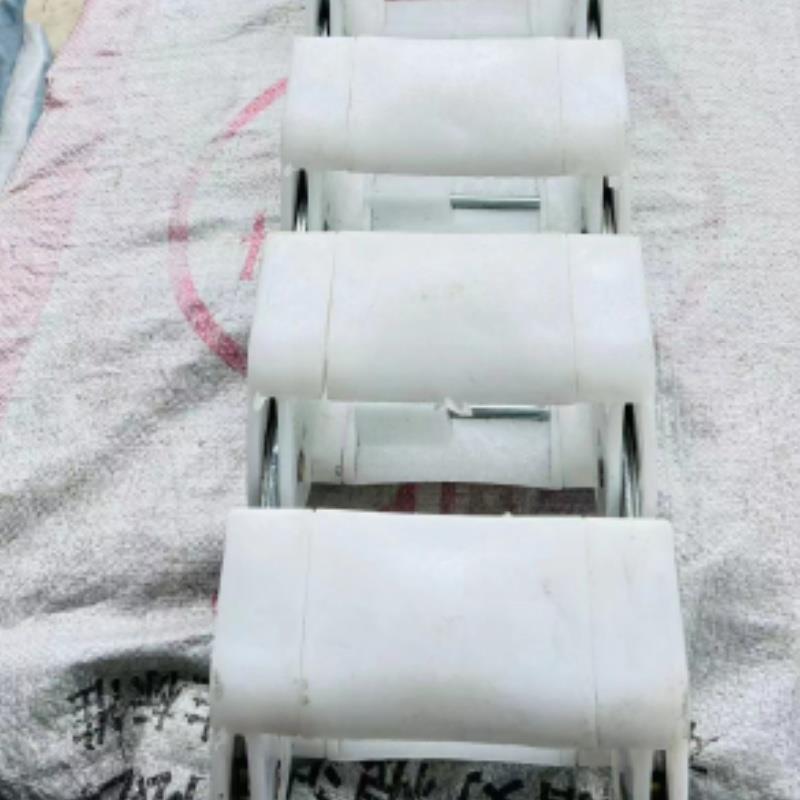

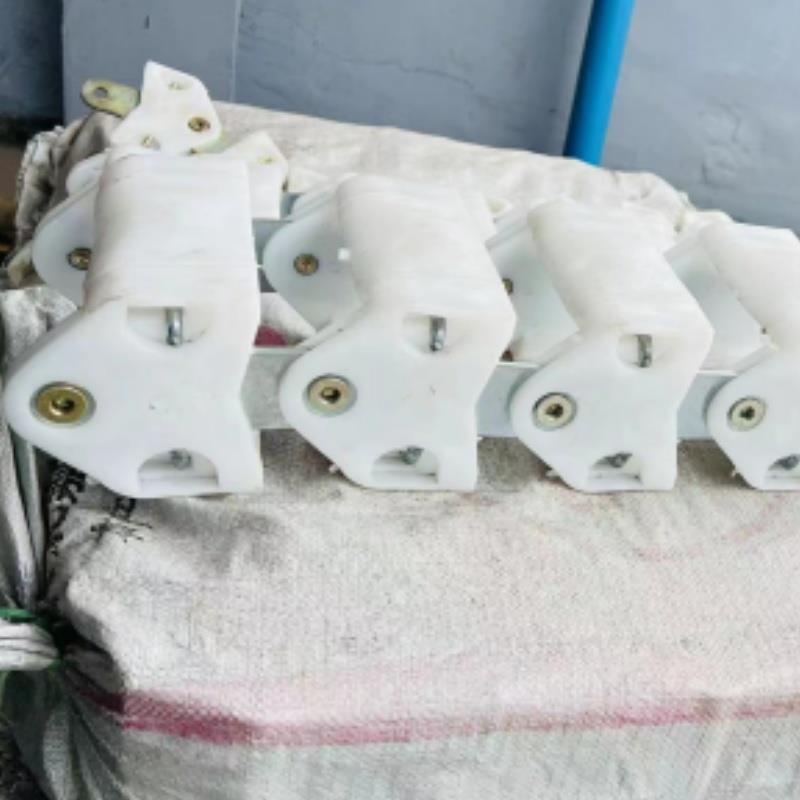

　　与夹板的定位销孔同心,定位销插入定位销孔形成一节电缆夹槽.(2).将多节电缆夹槽首尾孔对齐后

　　用联接销轴由内向外穿入孔中、装上开口销，联接成一段电缆夹槽。（终长度可根据采煤工作面

　　需要而定）。(3).将电缆放入夹槽，用横联板按图示将夹槽联接成封闭式电缆夹,从而组成一条完整
