高压细水雾灭火装置

技术参数：

1.喷射距离：17m

2.贮水容量：12L

3.每脉冲喷水量：1L

4.充水时间：3s

5.额定工作压力：2.5MPa

6.贮水桶工作压力：0.6MPa

7.净重量: 18.5kg

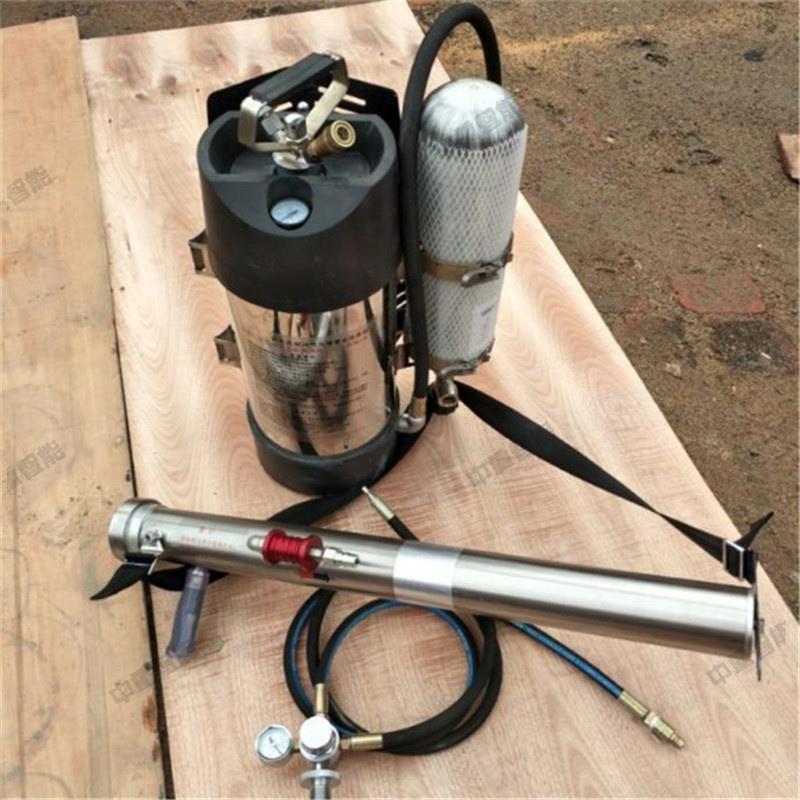

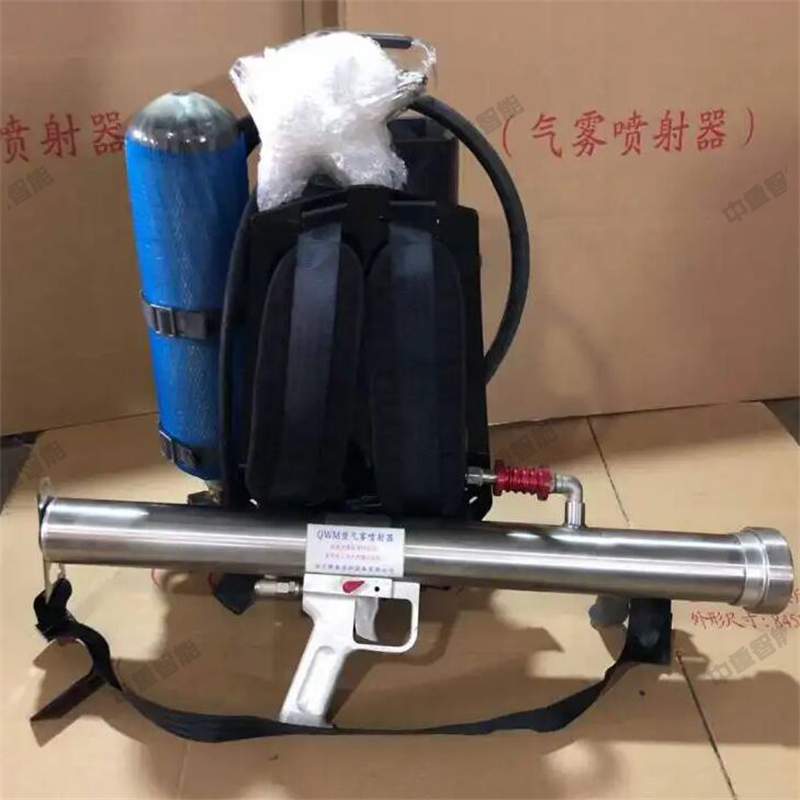

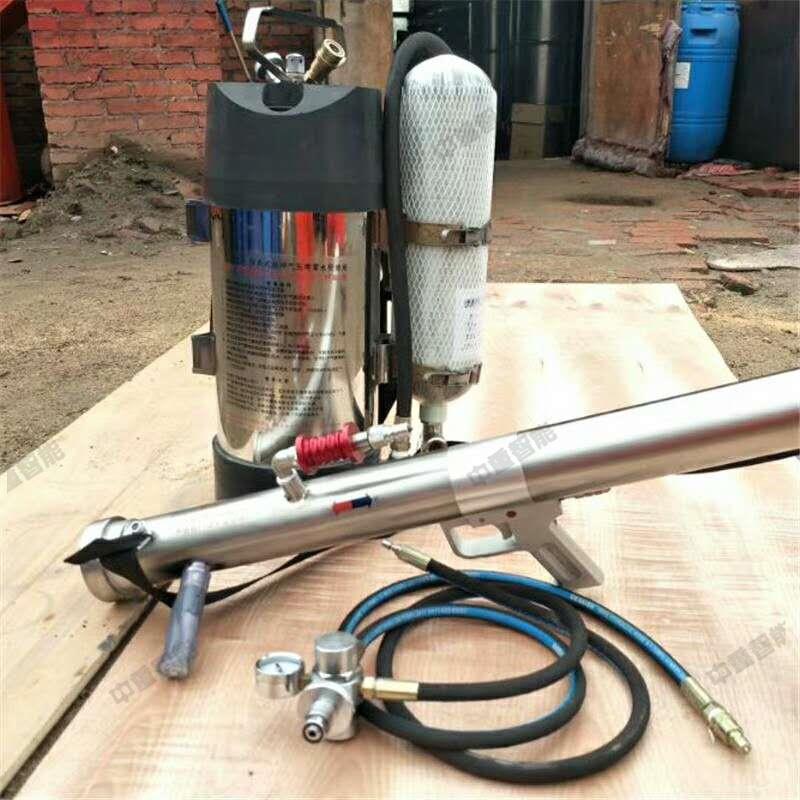

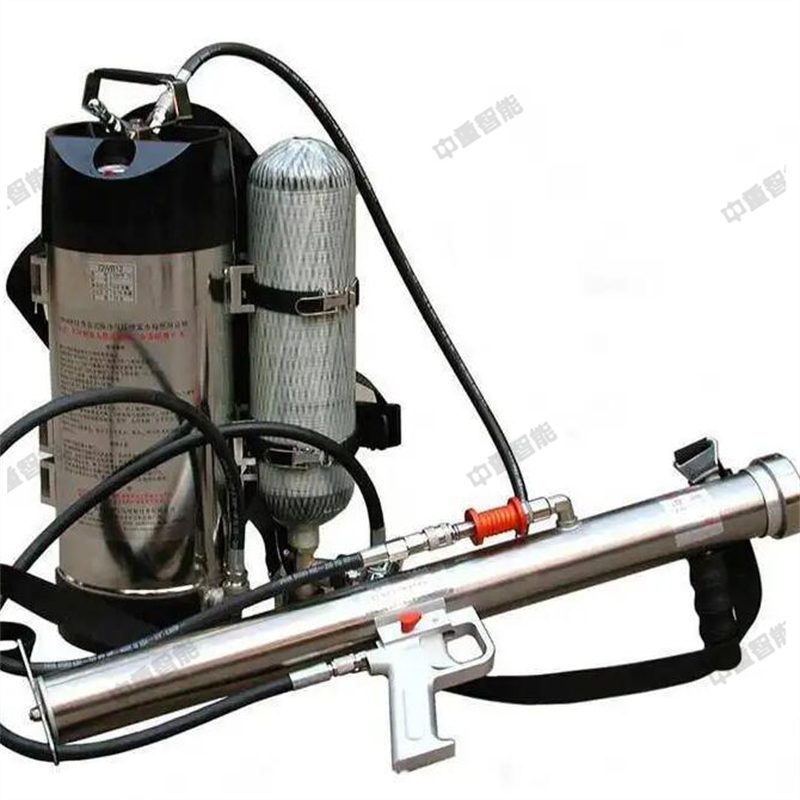

 结构（图2）

    1.气雾喷射器

    2.减压器

3.贮气瓶

4.背托

    5.贮水桶

    6.气水输送管

操作方法及操作顺序:

1.将贮水桶装满液体灭火剂并旋紧顶盖。

2.用缚带将已充气的高压气瓶缚在固定架上。

3.将减压阀进气口与贮气瓶截止阀连接并旋紧手轮。

4.将减压阀的次级出口输气管上的快速插头与贮水桶进气口的快速插头座联接好(图6)。

5.将输气管输出端的快速插头插入气雾喷射器进气口的快速插头座；此时，快速插头座上的滚花套管将自动弹出。旋转滚花套管，使套管上的凹槽与凹槽对面的凸起错开约90度,以防输气管在高压状态下意外脱开。

6.将输水管输出端的插头座与气雾喷射器进水口的快速插头联接。

7.将已经联接好的气雾喷射器背在肩上，向上倾斜30度。
